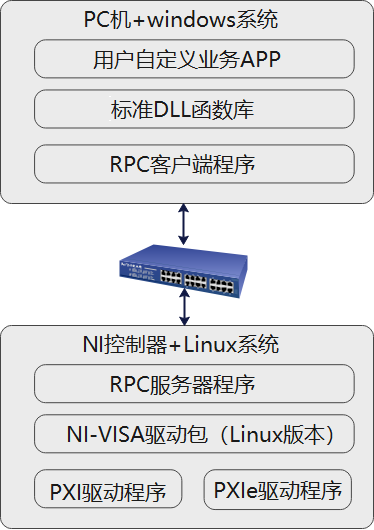

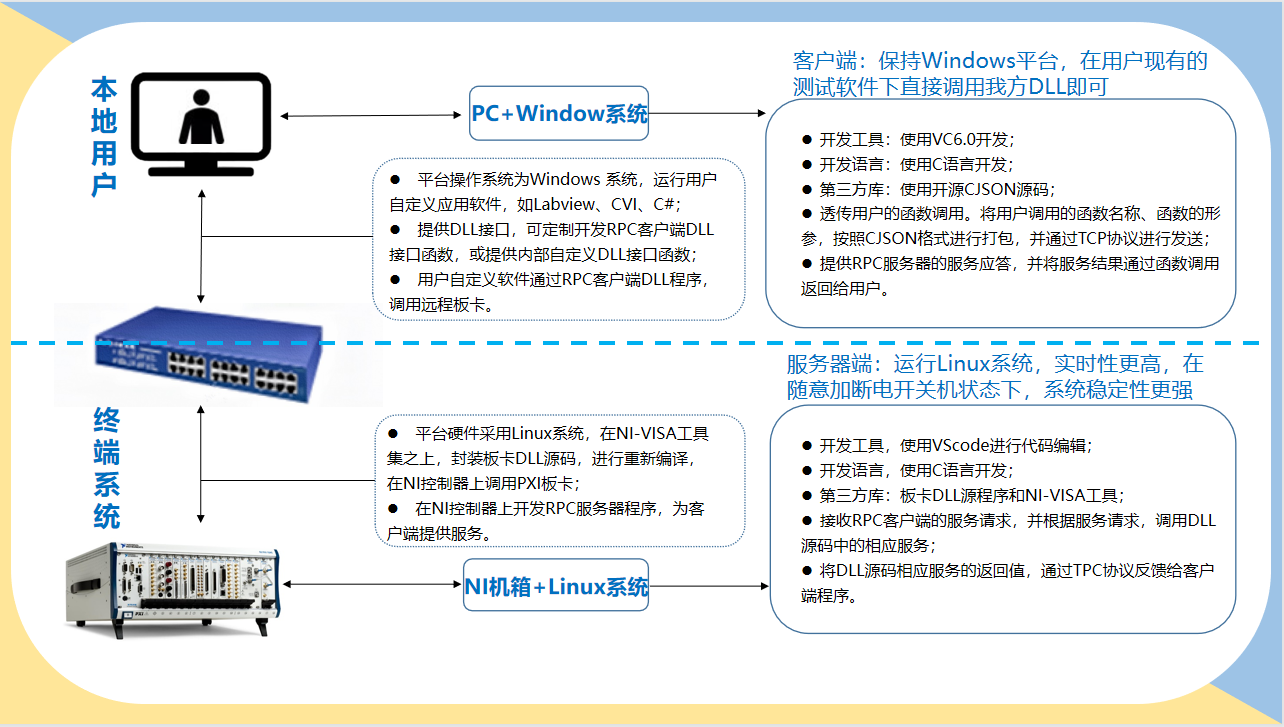

系统架构图如下，整个系统由两大部分组成，客户端部分采用PC机+Windows系统平台架构，

测试系统部分采用NI控制器+Linux系统平台架构，两大系统通过网線相连。

客户端平台部署Windows 操作环境，运行用户自定义应用软件，如Labview、CVI、C#；提供DLL接口，

可定制开发RPC客户端DLL接口函数，或提供内部自定义DLL接口函数；用户自定义软件通过RPC客户端DLL程序，遠程调用测试系统。

PXI测试系统部署Linux操作环境，在NI-VISA工具集之上，封装板卡DLL源码，进行重新编译。

在NI控制器上开发RPC服務器程序，為客户端提供服務响应。提供DLL接口与用户原版Windows板卡DLL函数接口完全一致，替换DLL即可实现网络访问PXI测试系统。
