soc开发平台

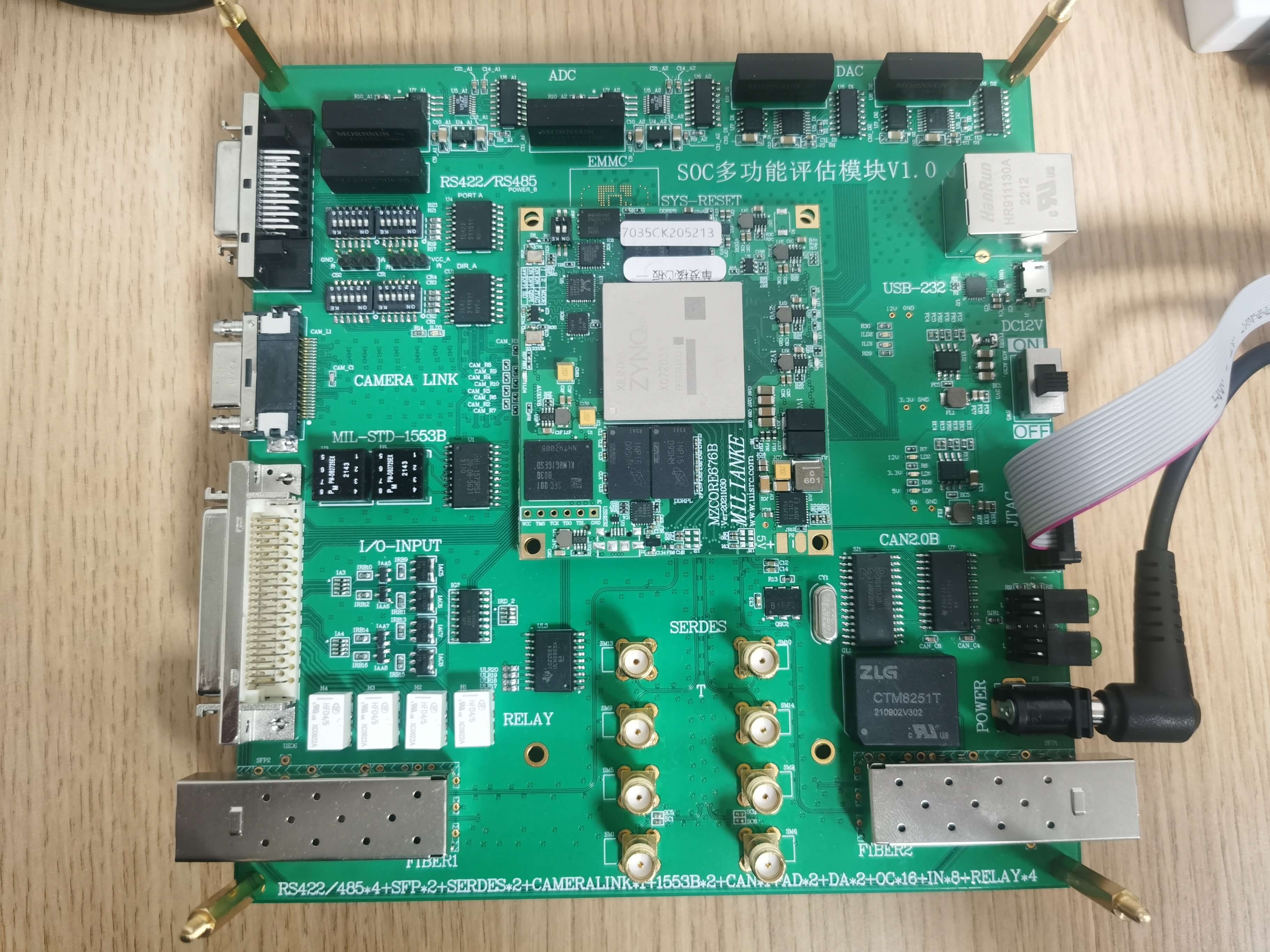

soc开发平台是為企业FPGA培训和高校FPGA教學量身定制的一款开发平台,该平台支持工业常用的各类接口,相比市面上的开发板,更贴近实际应用场景,让使用者能够更快的熟悉工业接口及硬件开发流程。

该平台采用单一12V供電,接口全部实现電气隔离,降低了使用者对开发环境的搭建要求,方便使用者对硬件设计进行快速验证。

参数名称 参数详细
SOC型号 XC7Z035FFG676-21
ARM参数 Cortex-A9 双核主频 800M
架构 Kintex7
速度等级 -2
逻辑单元(Logic Cells) 275K
查找表(LUTs) 171900
Block RAM(#36kb Blocks) 17.6b
DSP(DSP slices) 900
触发器 (Elip-flops) 343800
XADC 1路(和 GPIO复用)
GTX 8对
電源 底板12V输入
核心板1.0V電源最大输出 30A
PS DDR DDR3L 1GB 1066MHZ*32bits
PL DDR DDR3L 1GB 1600MHZ*32bits
EMMC PS端8GB
FLASH 256Mbit OSPI-Flash
PS晶振 33.3333MHZ(核心模块 核心模块 上)
PL晶振 100MHZ(核心模块上)
千兆以太网 PS 端 1路千兆以太网 RJ45接口
USB 串门 1路 USB 转串口,MicroUSB接口
JTAG接口 1路,使用下载器进行调试下载
422接口 4通道全双工采用L422-E接口芯片,自带磁偶隔离,最大速率25Mbps
485接口 4通道半双工采用IL422-E接口芯片,自带磁偶隔离,最大速率25Mbps
IO接口 8输入16输出,光耦隔离,宽输入范围: 输入范围5~28V,输出提供OC门,可外接母線電源
cameralink接口 1路cameralink-base接口,支持28bit双向数据传输,自定义IP核,可灵活配置
SFP接口 2 路 SFP+接口,单路最大支持10.3125Gbps
AD接口 2路隔离AD采集通道,接口芯片LTC2328,SPI接口,采样率: 1MH 分辨率:16位 電源電压: 5V,前端调理電路输入范围+50V
DA接口 2路隔离DA输出通道,接口芯片DAC8871,SPI接口 分辨率:16位 稳定时间: us INL/DNL: 1LSB;0.25LSB 输出范围+15V
继電器 4路,达林顿驱动,控制关断与闭合,带载能力3A
CAN 1路CAN总線通信,接口芯片SJA1000T,兼容CAN2.0B和CAN2.0A标准,支持正常收发、单一监听、自检工作
1553B 1路1553B通信,双通道冗余备份,接口芯片HI1573,自定义接口IP核
SERDES接口 SMA接口形式,4路收发,单路最大速率10.3125Gbps
