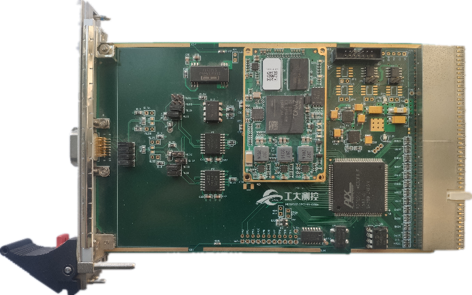

PCM通讯模块

PCM码流接收板卡用于接收与信息处理系统发送的PCM码流数据

参数名称	参数详细
型号	CPCI-5501
接口形式	CPCI
通道数量	1通道
電气接口	0V～5V；信号回線接地，高電平表示信号“1”，低電平表示信号“0” 码位抖动符合IRIG标准
通讯方式	仅接收
通信速率	100Kbps ~ 6.5Mbps可设置，默认4.096Mbps
码型	码型NRZL、RNRZL两种码型可设置，默认码型RNRZL
通讯设置	帧長64字节/帧 ~ 4096字节/帧可设置，默认2560字节帧同步码長2字节～4字节可设置，默认4字节，默认同步码9ABCB52C
外部连接器	J30JA-15ZKW-J
其他	接收缓冲區容量16KB 板上存储器容量500MB DMA功能：有 中断功能：可设置数据采集容量产生中断，启动DMA传输
