参数名称 | 参数详细 |
---|---|

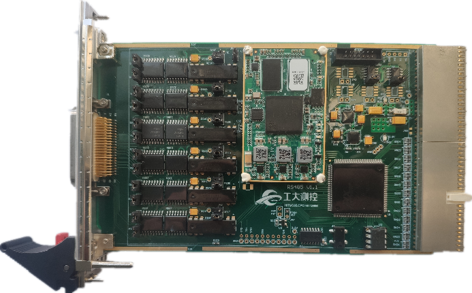

型号 | CPCI-5201 |
接口形式 | CPCI |
通道数量 | 5通道 |
電气接口 | 符合EIA RS485電气标准 |
接口芯片 | 发送和接收接口芯片应能与DS96F174 和DS96F175相兼容 |
通讯方式 | 同步串行通讯方式:通讯速率為800kbps、1.6Mbps、2Mbps、4Mbps或8Mbps可设置,默认值為1.6Mbps,通讯误码率低于10^(-6) |
通讯协议 | 支持HDLC/SDLC通信协议 |
通讯设置 | 发送周期可设置,发送数据帧長度可设置,校验码发送位顺序可设置, 发送接收时机(上发下收、下发上收)可设置, 接收时对每帧进行CRC校验,并给出相应标志字 |
数据存储容量 | 单通道发送空间、接收空间均≥30MB |
外部连接器 | J30JA-66ZKW-J |
其他 | 通道均能够监听接收总線上的所有数据,并存储,接收数据帧長度可设置; 接口電路具有隔离功能; 在每对数据正负及时钟正负之间有120Ω的匹配電阻; 具有DMA功能; 具有中断服務接口; 具备通过检测背板总線上的脉冲触发信号同步功能。 |
