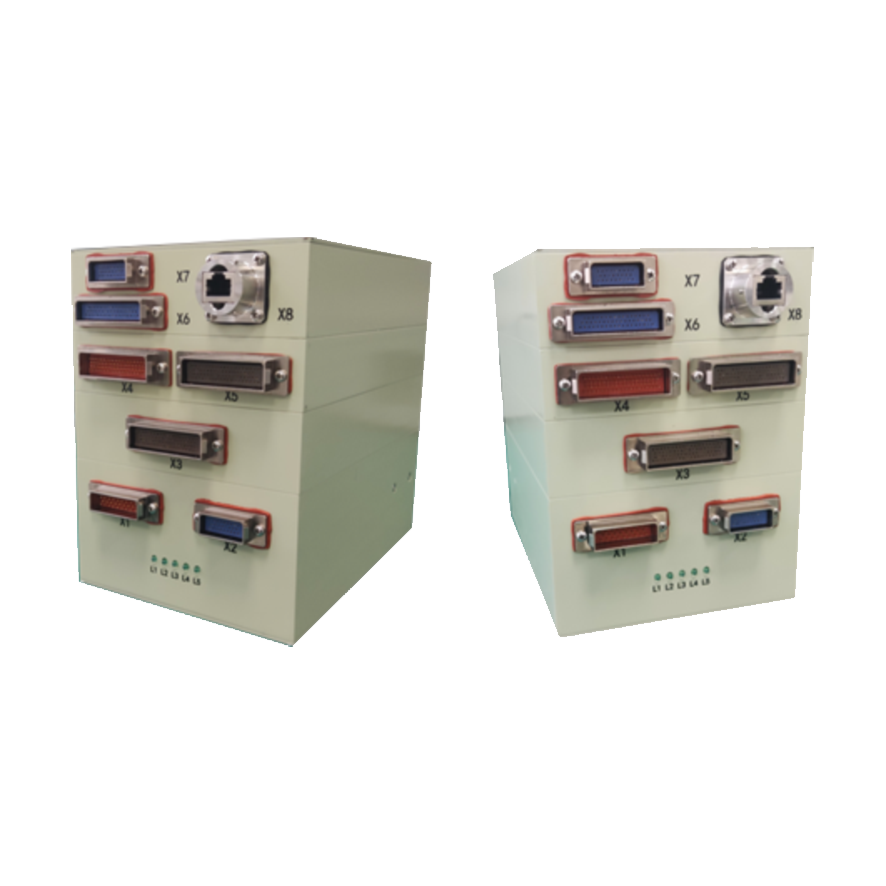

便携式模拟器

元器件选用100%國产化,整机结构轻便,配合包装箱便于携带;

可模拟DS设备的電气接口、通信接口、指令接口;

支持通信接口协议可配置。




参数名称 参数详细
主體功能 (1)对外提供模拟负载,完成被测设备的電气功能检查
(2)支持被测设备的RS-485/RS-422通信功能检查
(3)可对被测设备提供模拟量输出和模拟量检测及数据保存
(4)可向被测设备提供有源指令和无源指令输出和有源指令和无源指令检测
设别机构 (1)软件:提供上位机软件,通过网络协议配置各类模块工作模式
(2)硬件:采用笼屉式结构,各功能模块可根据需要增加或拆卸
模拟负载提供 (1)提供27V/5A±0.5A供電负载
(2)提供两路27V/1A±0.5A供電负载
通信接口 (1)提供2路异步RS-422通讯功能,接口隔离,通信方式及协议可设置
(2)提供2路同步RS-485通讯功能,接口隔离,通信方式及协议可设置
模拟量输出 32路電压输出功能,输出電压范围-35V~+35V, 输出電压精度优于±5%FS
模拟量检测 64路電压输出功能,電压采集范围-50V~+50V,采集精度优于±1‰FS;脉宽检测范围10~500ms,精度优于±5ms
指令输出 提供16路有源指令(5V/12V/27V可选)和16路无源指令输出
指令检测 提供16路有源指令和16路无源指令检测

便携式模拟器的主要功能是模拟某飞行器设备電气接口,地面端测试系统通过专用電缆和便携式模拟器相连进行電气功能自检,完成对地面端测试系统硬件通路和测量接口工作状态的检查,确保地面端测试系统工作状态正常。

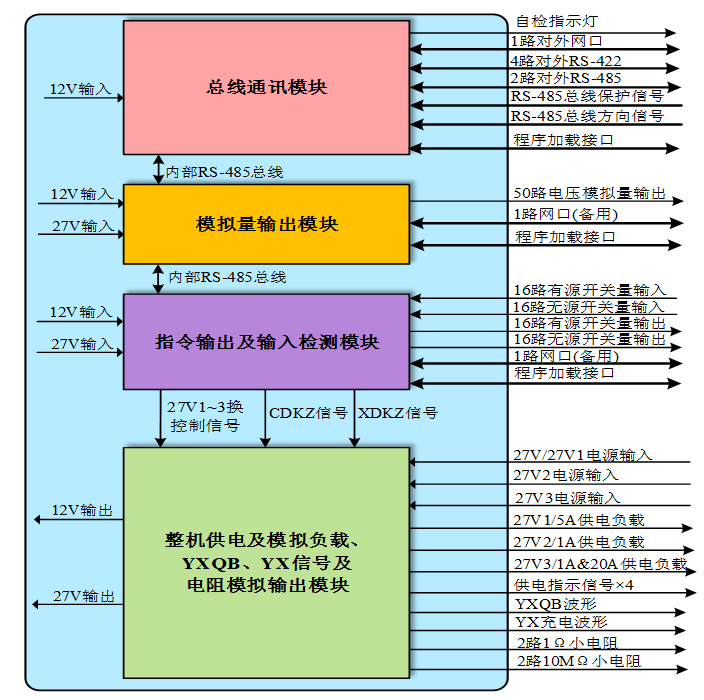

便携式模拟器由总線通信模块、模拟量输出模块、指令输出及输入检测模块、供電及负载模块组成。各个模块的所有对外的接口信号采用焊線的方式引至外部接插件;各个模块的内部的RS485总線和27V、12V供電采用内部互连接插件相连接。
