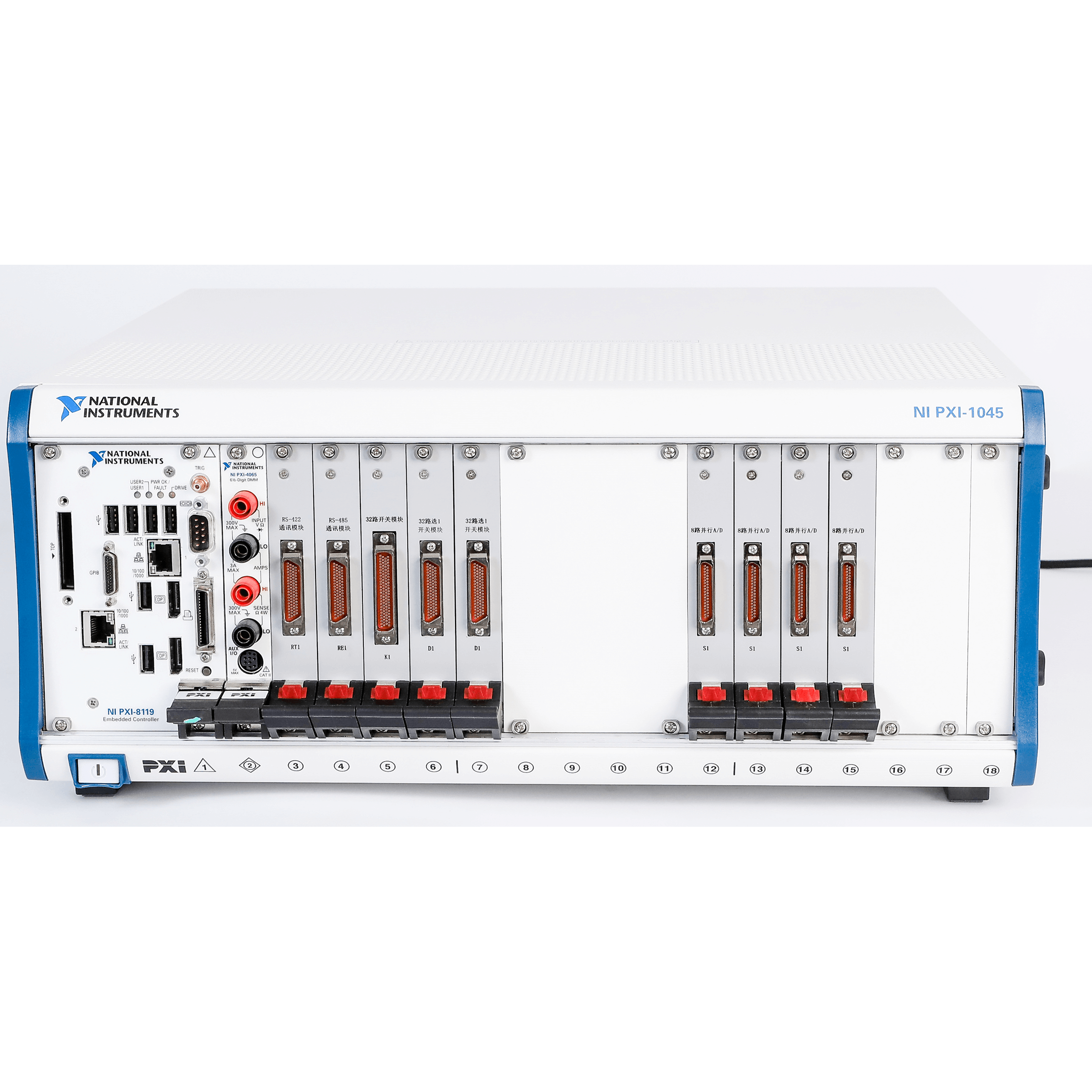

PXI测控组合

综合测试设备,提供状态控制信号,完成对模拟量的采集和记录,进行与被测对象的通讯等,其受测试计算机控制,并将测试结果传递给测试计算机; 可以适应不同环境测试需求

参数名称 参数详细
机箱 1套18槽PXIe机箱,NI公司
嵌入式控制器 1块PXI-8840控制器,win7 32位操作系统,NI公司
数字多用表 1块PXI-4065数字多用表,NI公司
通讯模块 8路,隔离方式光耦隔离,波特率9.6K~614.4k可设置,数据位5、6、7、8,停止位1、1.5、2可设置,1路复位信号输出及复位回答接收(12V)
通讯模块 4路RS-232,4路RS-485;RS-232波特率9.6K~614.4k,RS-485波特率800k~2M(同步),数据位5、6、7、8,停止位1、1.5、2可设置,数据发送缓存每通道不小于30MB,数据接收缓存每通道不小于160M
通用继電器模块 32路,具备回读开关通/断状态,绝缘電阻不小于100M,开关速度小于10ms,开关電流小于1A
多路复用模块 工作模式2線32X1,闭合阻抗小于10欧姆,绝缘電阻不小于100M,开关速度不大于4ms
并行AD模块 8路,分辨率16bit,最高采样率100ksa/s,采样精度±15ppm,输入阻抗不低于1M,输入范围-30V~+30V

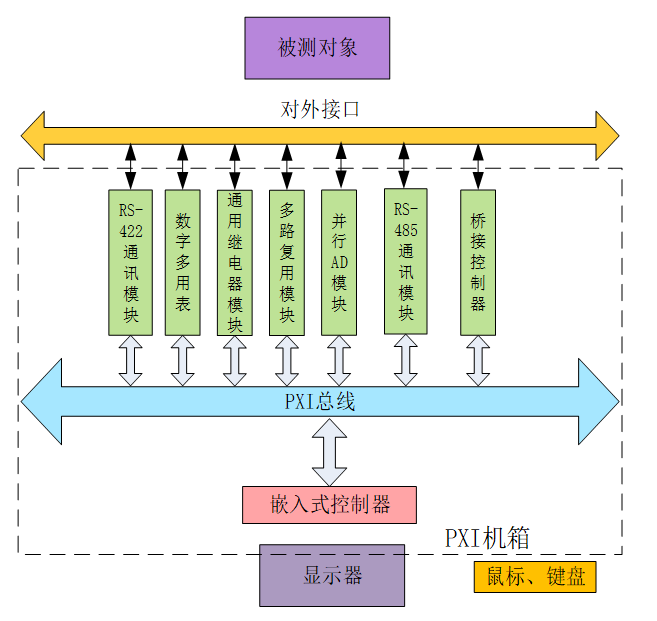

PXI测控组合作為某飞行器综合测试系统的测控核心,提供状态控制信号,完成对模拟量的采集和记录,进行与被测对象的通讯等,其受测试计算机控制,并将测试结果传递给测试计算机。主要功能如下:

● 被测产品二次電压采集与记录;

● 被测产品时序信号采集与记录;

● 被测产品导通和绝缘電阻测量与记录;

● 与被测产品进行RS422通讯和RS485通讯;

● 开关模块控制電源给被测产品供電。
